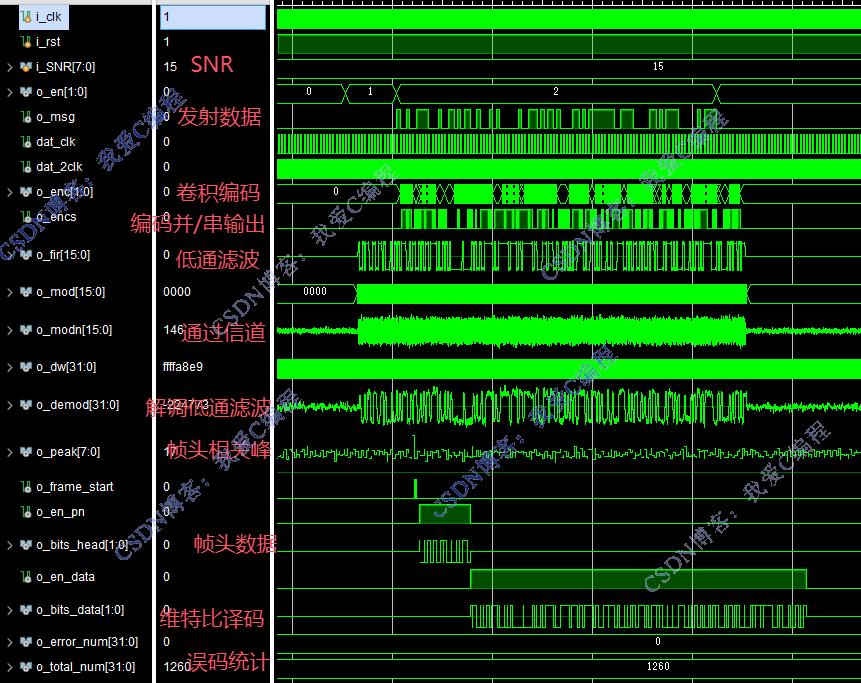

2.部分仿真图预览
3.算法概述
基于二进制相移键控（BPSK）、卷积编码及 Viterbi 译码的通信系统，是数字通信领域中典型的抗噪声传输方案。该系统通过卷积编码引入冗余度以抵抗信道干扰，利用Viterbi 算法实现最大似然译码，结合BPSK 调制提升频带利用率，并通过帧同步技术确保收发端数据对齐。其核心流程包括：信源→卷积编码→帧同步头插入→BPSK 调制→信道传输→BPSK解调→帧同步→Viterbi 译码→信源。
4.部分源码
//卷积编码
conv_217_code uut (
.i_clk (i_clkdx),
.i_reset (i_rst),
.i_en (i_en),
.i_x (i_bits),
.o_enc (o_enc)
);
//并串转换
p2s p2su(
.i_clk2x (i_clkd2x),
.i_reset (i_rst),
.i_enc (o_enc),
.o_enc (o_encs)
);
//调制端
BPSK_mod BPSK_mod_u(
.i_clk (i_clk),
.i_clkdx (i_clkd2x),
.i_rst (i_rst),
.i_en (i_en),
.i_bits (o_encs),
.o_fir (o_fir),
.o_carrier (),
.o_mod (o_mod)
);
awgns awgns_u(
.i_clk(i_clk),
.i_rst(i_rst),
.i_SNR(i_SNR), //这个地方可以设置信噪比，数值大小从-10~50，
.i_din(o_mod),
.o_noise(),
.o_dout(o_modn)
);
//解调端 [31:16]
BPSK_demod BPSK_demod_u(
.i_clk (i_clk),
.i_rst (i_rst),
.i_mod (o_modn),
.o_carrier_local (),
.o_dw (o_dw),
.o_demod (o_demod),
.o_bits (o_bits),
.o_bits_data (o_bits_data),
.o_bits_head (o_bits_head),
.o_peak (o_peak),
.o_en_data (o_en_data),
.o_en_pn (o_en_pn),
.o_frame_start (o_frame_start)
);
wire [1:0]o_encp;
s2p s2pu(
.i_clk (i_clkd2x),
.i_reset (i_rst|o_frame_start),
.i_en (o_en_data),
.i_enc (~o_bits_data[1]),
.o_enc (o_encp)
);
//维特比译码
reg[39:0]dly_start;
always @(posedge i_clkdx or posedge i_rst)
begin
if(i_rst)
begin
dly_start <= 40'd0;
end
else begin
dly_start <= {dly_start[38:0],o_frame_start};
end
end
wire o_dec;
conv_217_decode conv_217_decodeu(
.i_clk (i_clkdx),
.i_reset (i_rst|dly_start[6]|dly_start[7]|dly_start[8]|dly_start[9]|dly_start[10]), //
.i_enc (o_encp),
.o_dec (o_dec)
);
//error calculate
Error_Chech Error_Chech_u(
.i_clk(i_clk),
.i_rst(i_rst),
.i_trans(i_bits),
.i_en_data(o_en_data),
.i_rec(o_dec),
.o_error_num(o_error_num),
.o_total_num(o_total_num),
.o_rec2(o_rec2)
);
endmodule
